RELO V Ventilationsprofil 1200 mm

Das Ventilationsprofil wird in die vorgesehenen Auflagerprofile eingelegt und punktuell verschraubt.Die Auflagerprofile sind an der Unterkonstruktion zu fixieren - Stöße der Auflagerprofile sind direkt auf einer Unterkonstruktion auszuführen. Die Achsabstände der Unterkonstruktion sind zwischen 400 und 450 mm auszuführen. Seitliche Auflagerpunkte können mit den RELO Eckverbundwinkel stabil verschraubt werden.

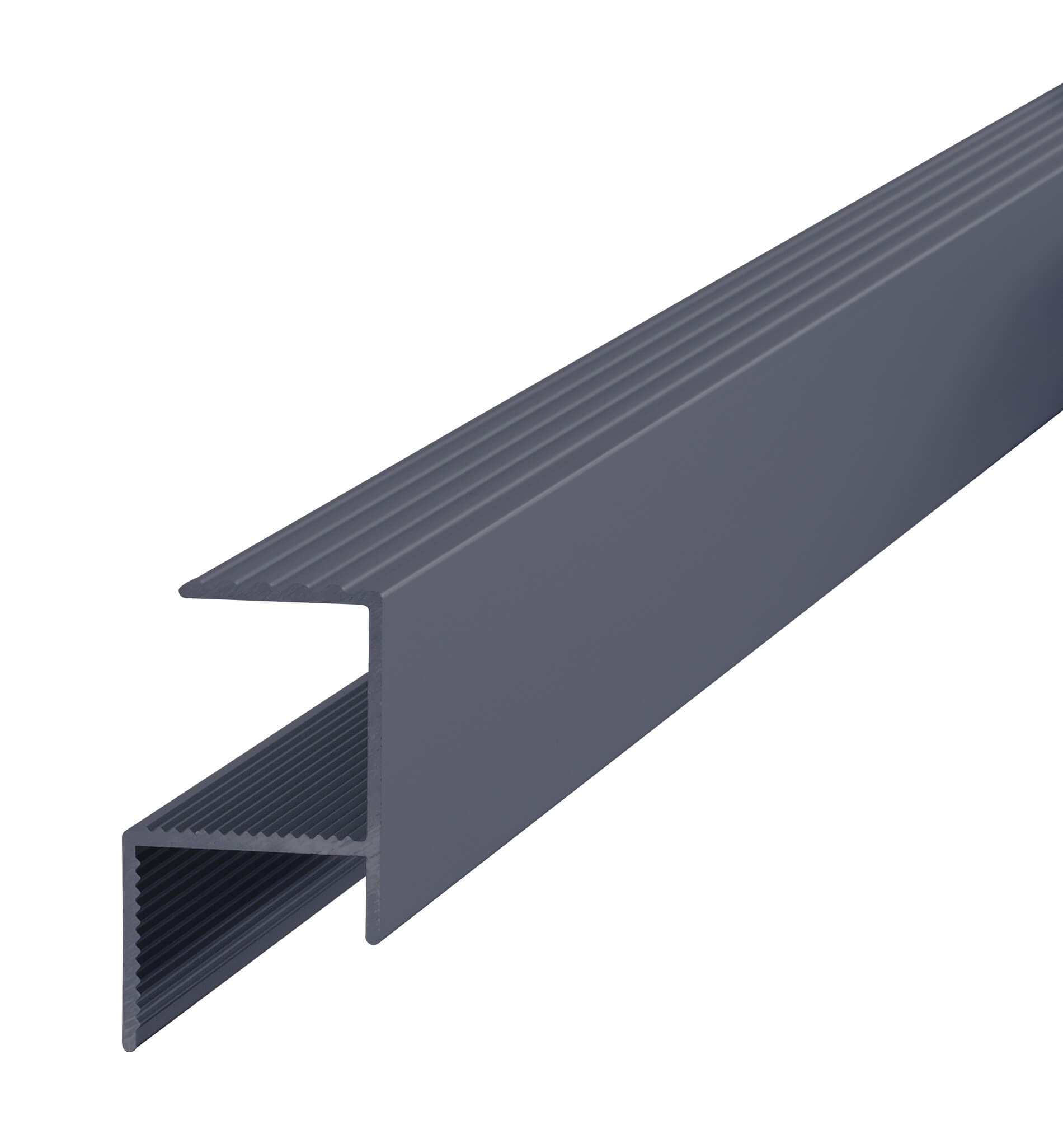

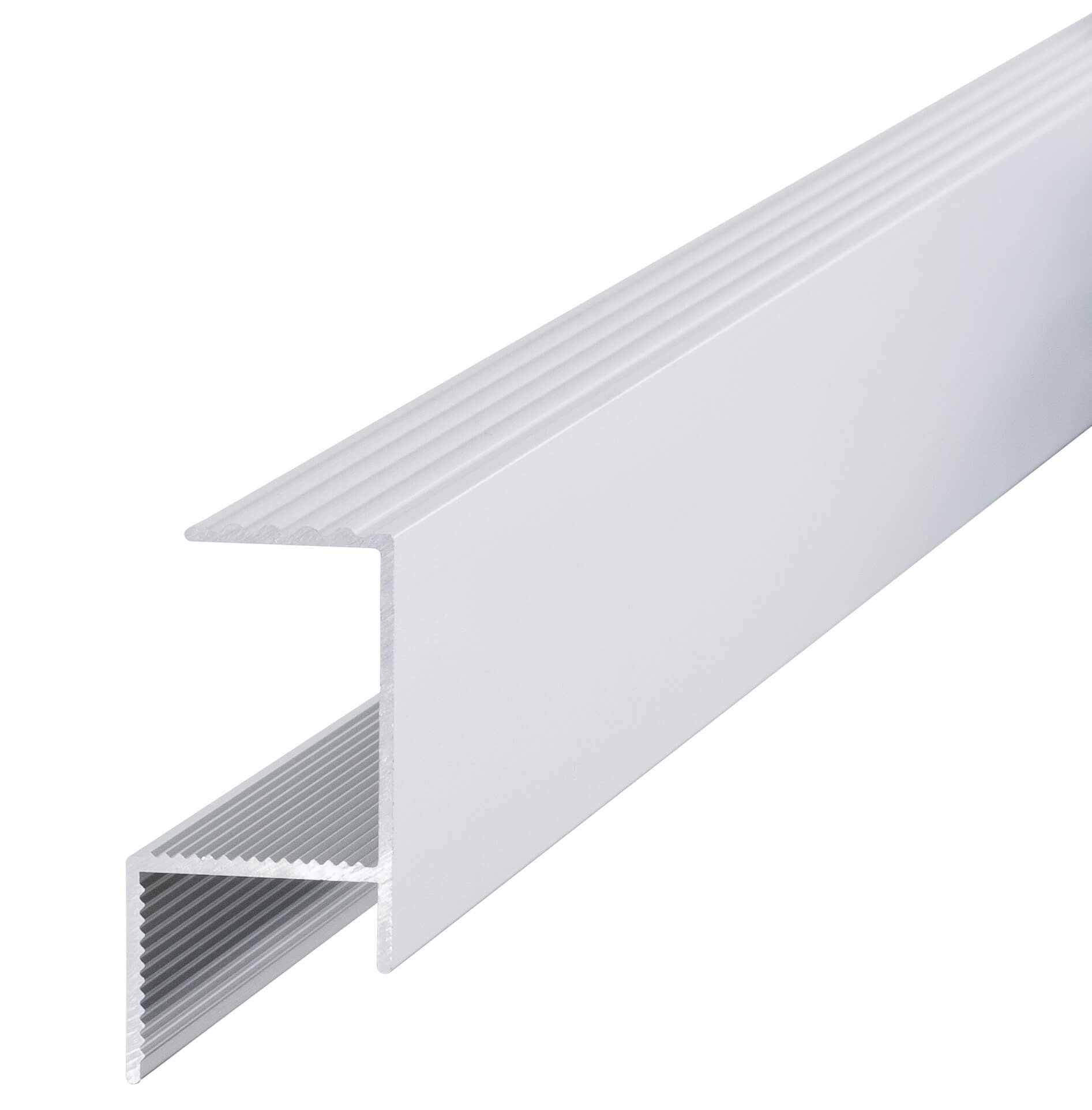

Das Rand-Abschlussprofil RELO RA ist die perfekte Ergänzung und ein optisches Highlight für jede Terrasse aus Holz, holzähnlichen Werkstoffen oder Keramikplatten.Eine einfache Montage und der universelle Einsatzbereich ermöglicht eine Vielzahl an Anwendungsmöglichkeiten: zB für Verblendungen bei Poolumrandungen, Ausführungen von Treppenstufen, Terrassenumrandungen mit weiterführenden Anschlüssen wie zB das Ventilationsprofil RELO V.Abmessungen:Länge 2.000 mm Material:Aluminium EN AW 6060Oberfläche:Silber eloxiert E6/EV1 | RAL 7016

Der spezielle Halter RELO VH ermöglicht eine einfache Montage des Ventilationsprofils und ist kompatibel für Dielenstärken von 20 - 42 mm. Die Halter RELO VH werden im Zuge der Dielenmontage mitgeschraubt oder nachträglich an die Unterkonstruktion montiert.Bei Bedarf kann das Ventilationsprofil und der Halter in der Höhe gekürzt werden.In jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,2 x 17 mm

Die Abschlussblende RELO VB sorgt für einen schönen stirnseitigen Abschluss.Mit dem Systemzubehör für RELO V werden seitliche Verblendungen zum optischen Highlight ihrer Terrasse. In jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,2 x 22 mm

Die Systemschraube UNIA dient zur Befestigung von Metall- od. Kunststoffteilen auf Holz, holzähnlichen Werkstoffen und Aluminiumprofilen bis zu einer Wandstärke von 3 mm. Die Spitze, die als Bohreinheit ausgeführt ist, sorgt für reduzierte Spaltwirkung und vermindert Oberflächenspannungen. Länge: 17 – 47 mmDurchmesser: 4,2 mm und 4,8 mmKopf: Zylinderkopf Ø 5,8 mmBohrspitze: für Holz und Aluminium geeignetBohrleistung: Aluminium mit ca. 3 mm WandstärkeAntrieb: TX 20Material: Edelstahl rostfrei gehärtet / Edelstahl rostfrei A4 1.4401 / mit schwarzer Oberflächenbeschichtung BESCHREIBUNGUNIA ist eine Edelstahl-Bohrschraube mit einer zylindrischen Kopfform zur Befestigung von Metall- oder Kunststoffteilen auf Holz, holzähnlichen Werkstoffen und Aluminiumprofile bis zu einer Wandstärke von 3,0 mm.Die Bohrspitze, die als Bohreinheit ausgeführt ist, sorgt für eine reduzierte Spaltwirkung und vermindert Oberflächenspannungen z.B. bei rückseitigen Verschraubungen im Elementbau.ANWENDUNGFür die Befestigung von verdecktliegenden Befestigungssystemen wie z.B. TIGA, DILA, SUPRO, PLATA, LIGO und ZONA.Die Eignung und Kompatibilität der UNIA Systemschrauben mit dem anzuschließenden Bauteil und deren Unterkonstruktion muss gegebenenfalls vom Dielen- od. Fassadenleistenhersteller/ Lieferanten festgestellt werden.WERKSTOFFEdelstahl gehärtet rostfrei 1.4006 /X12Cr13/AISI 410Optional mit schwarzer Oberflächenbeschichtung [black zinc plated]
