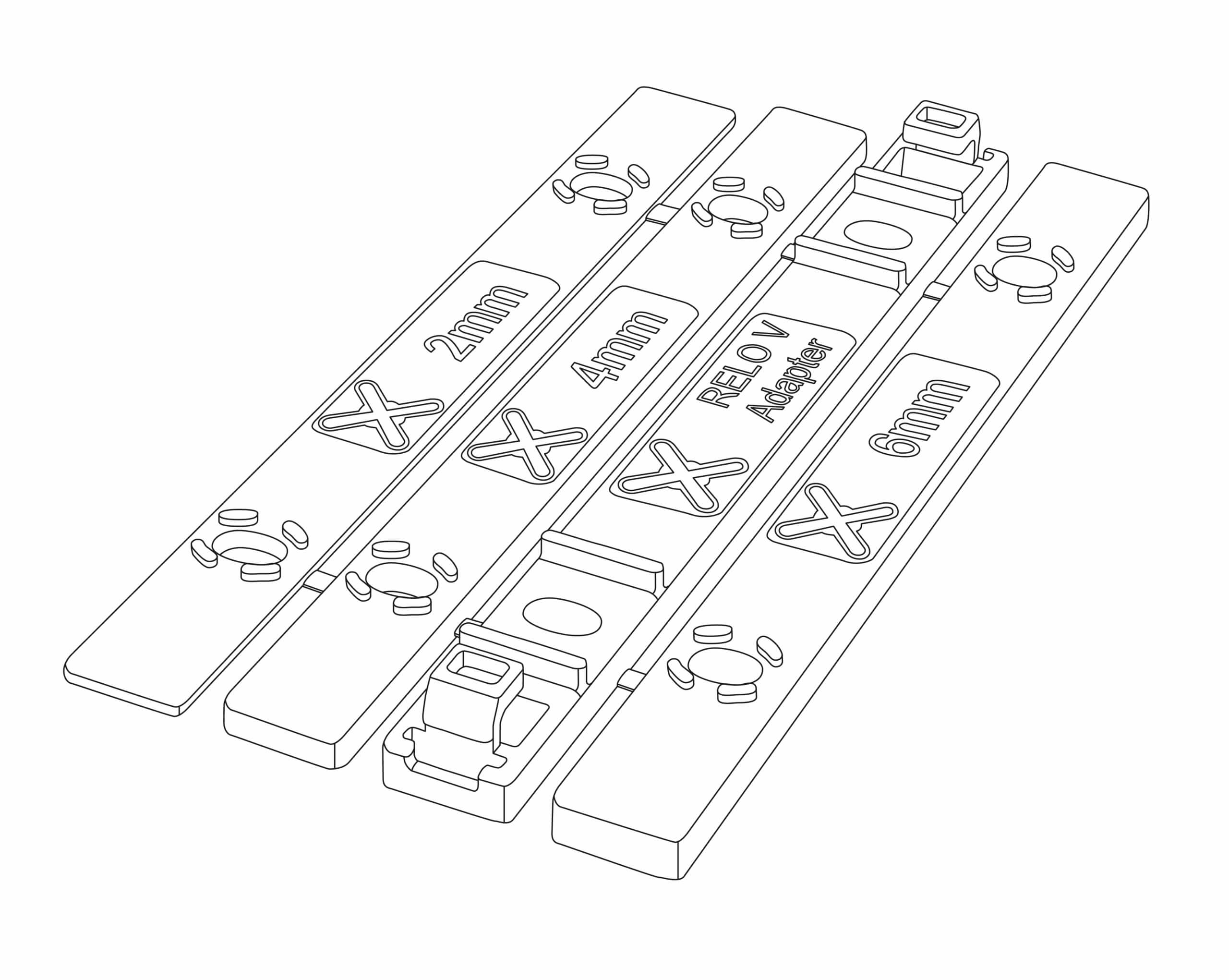

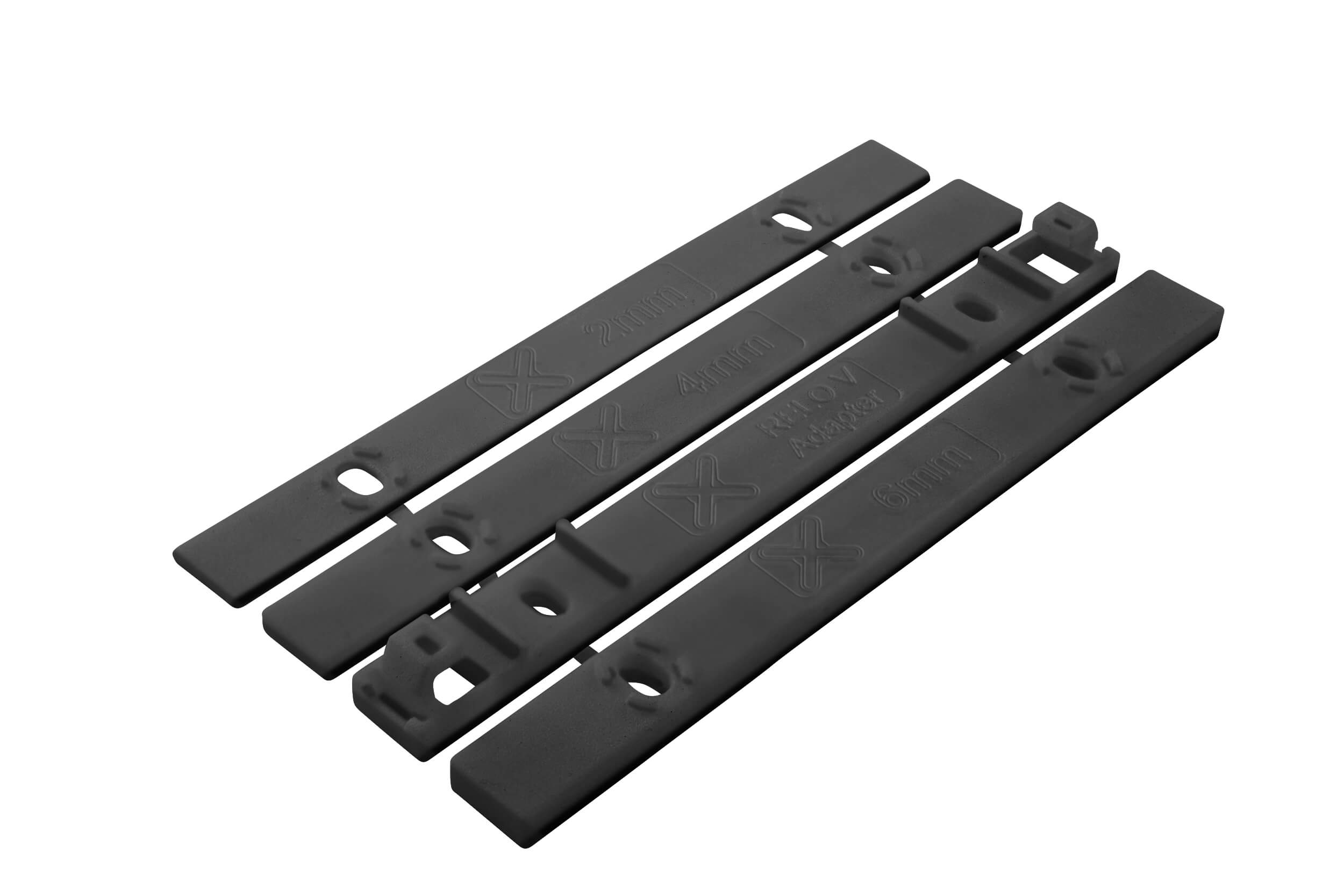

10 St. RELO VU Unterleger-Set

Die perfekte Ergänzung für jede Terrasse. Optimale Ventilation und ein optisches Highlight.Das Ventilationsprofil RELO V ist die perfekte Ergänzung für jede Terrasse. Das aus Aluminium gefertigte Profil mit einer hochwertigen Oberfläche, integriert sich perfekt in jede Terrasse und schafft einen harmonischen Übergang zu den angrenzenden Objekten.Mit einer Breite von 150 mm entspricht RELO V der Flachdachregel und ermöglicht eine optimale Belüftung der Unterkonstruktion und der Terrassendielen.Verschmutzungen durch Spritzwasser an angrenzenden Objekten wie z.B. Hausfassaden, Türen, Schiebetürelementen usw., werden deutlich reduziert.Überblick RELO VRELO VA Auflagerprofil (Zubehör)Abmessungen:1.200 x 150 x 20 mm 1.880 x 18 x 17 mmMaterial:Aluminium EN AW 6060Aluminium EN AW 6060Oberfläche:Silber Eloxiert E6/EV1 ǀ RAL 7016Aluminium pressblank ǀ RAL 7016Zubehör:RELO VA AuflagerprofilRELO VB Abschlussblende E6/EV1RELO VH Halter Aluminium pressblankRELO VU Unterleger-SetSystemschraube UNIA 4,2 x 22 – 28 mmEPDM Unterleger GUMO L 2 – 8 mmje nach Höhenausgleich

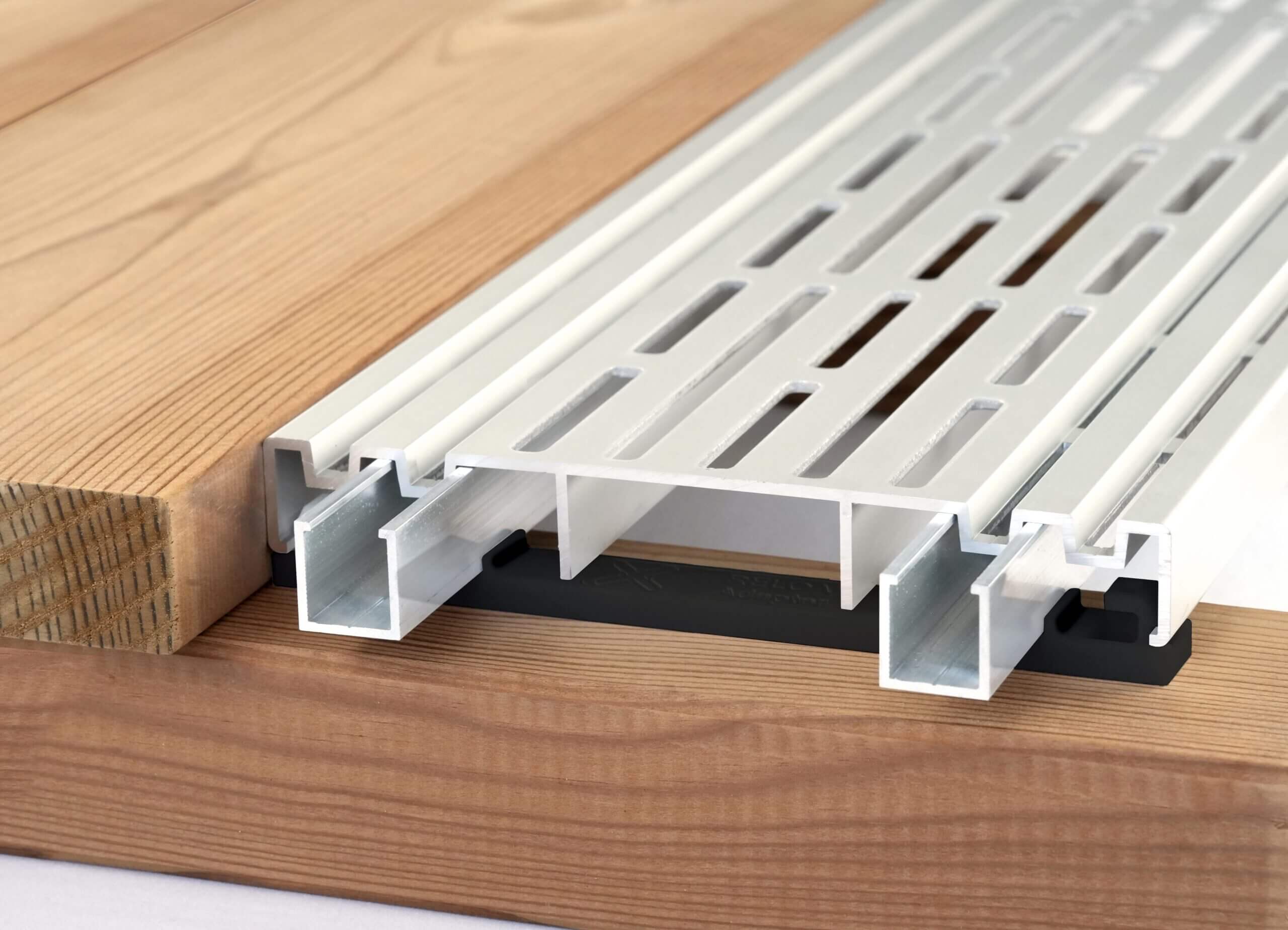

Das Ventilationsprofil wird in die vorgesehenen Auflagerprofile eingelegt und punktuell verschraubt.Die Auflagerprofile sind an der Unterkonstruktion zu fixieren - Stöße der Auflagerprofile sind direkt auf einer Unterkonstruktion auszuführen. Die Achsabstände der Unterkonstruktion sind zwischen 400 und 450 mm auszuführen. Seitliche Auflagerpunkte können mit den RELO Eckverbundwinkel stabil verschraubt werden.

Die Systemschraube UNIA dient zur Befestigung von Metall- od. Kunststoffteilen auf Holz, holzähnlichen Werkstoffen und Aluminiumprofilen bis zu einer Wandstärke von 3 mm. Die Spitze, die als Bohreinheit ausgeführt ist, sorgt für reduzierte Spaltwirkung und vermindert Oberflächenspannungen. Länge: 17 – 47 mmDurchmesser: 4,2 mm und 4,8 mmKopf: Zylinderkopf Ø 5,8 mmBohrspitze: für Holz und Aluminium geeignetBohrleistung: Aluminium mit ca. 3 mm WandstärkeAntrieb: TX 20Material: Edelstahl rostfrei gehärtet / Edelstahl rostfrei A4 1.4401 / mit schwarzer Oberflächenbeschichtung BESCHREIBUNGUNIA ist eine Edelstahl-Bohrschraube mit einer zylindrischen Kopfform zur Befestigung von Metall- oder Kunststoffteilen auf Holz, holzähnlichen Werkstoffen und Aluminiumprofile bis zu einer Wandstärke von 3,0 mm.Die Bohrspitze, die als Bohreinheit ausgeführt ist, sorgt für eine reduzierte Spaltwirkung und vermindert Oberflächenspannungen z.B. bei rückseitigen Verschraubungen im Elementbau.ANWENDUNGFür die Befestigung von verdecktliegenden Befestigungssystemen wie z.B. TIGA, DILA, SUPRO, PLATA, LIGO und ZONA.Die Eignung und Kompatibilität der UNIA Systemschrauben mit dem anzuschließenden Bauteil und deren Unterkonstruktion muss gegebenenfalls vom Dielen- od. Fassadenleistenhersteller/ Lieferanten festgestellt werden.WERKSTOFFEdelstahl gehärtet rostfrei 1.4006 /X12Cr13/AISI 410Optional mit schwarzer Oberflächenbeschichtung [black zinc plated]
