RELO V Ventilationsprofil
RELO V Ventilations- und Entwässerungsprofil
Das RELO V ist ein vielseitiges Aluminiumprofil für Terrassen, das drei Hauptfunktionen vereint:
- Ästhetik: Es hat eine hochwertige Oberfläche, schafft harmonische Übergänge und integriert sich unauffällig in die Terrasse.
- Entwässerung: Über integrierte Ausnehmungen leitet es Wasser gezielt ab. Dies schützt angrenzende Objekte (wie Hausfassaden) vor Spritzwasser und Verschmutzung. Es erfüllt mit seiner Breite von 150 mm die Flachdachregel.
- Ventilation: Das Profil sorgt für eine optimale Belüftung der gesamten Terrassenkonstruktion. Dies beugt Feuchtigkeitsschäden und Staunässe unter der Terrasse wirksam vor.
Montage und Komponenten:
- Seitliche Verblendung: Wird für die Querbelüftung mit den Halterprofilen RELO VH oder RELO RA montiert. Die RELO VB-Blende sorgt für einen sauberen, sichtbaren Abschluss.
- In der Fläche: Das Profil wird in die vormontierten auf RELO VU und RELO VA-Auflagerprofile eingeklickt und nur punktuell verschraubt. Dies ermöglicht eine einfache Demontage für Wartungsarbeiten.
Kernvorteile auf einen Blick:
- Langlebiger Schutz vor Feuchtigkeit und Nässe
- Sauberes, architektonisch ansprechendes Erscheinungsbild
- Einfache und wartungsfreundliche Montage
- Erfüllt relevante Bauvorschriften (Flachdachregel)
RELO V Ventilationsprofil 1200 mm
Die perfekte Ergänzung für jede Terrasse. Optimale Ventilation und ein optisches Highlight.Das Ventilationsprofil RELO V ist die perfekte Ergänzung für jede Terrasse. Das aus Aluminium gefertigte Profil mit einer hochwertigen Oberfläche, integriert sich perfekt in jede Terrasse und schafft einen harmonischen Übergang zu den angrenzenden Objekten.Mit einer Breite von 150 mm entspricht RELO V der Flachdachregel und ermöglicht eine optimale Belüftung der Unterkonstruktion und der Terrassendielen.Verschmutzungen durch Spritzwasser an angrenzenden Objekten wie z.B. Hausfassaden, Türen, Schiebetürelementen usw., werden deutlich reduziert.Überblick RELO VRELO VA Auflagerprofil (Zubehör)Abmessungen:1.200 x 150 x 20 mm 1.880 x 18 x 17 mmMaterial:Aluminium EN AW 6060Aluminium EN AW 6060Oberfläche:Silber Eloxiert E6/EV1 ǀ RAL 7016Aluminium pressblank ǀ RAL 7016Zubehör:RELO VA AuflagerprofilRELO VB Abschlussblende E6/EV1RELO VH Halter Aluminium pressblankRELO VU Unterleger-SetSystemschraube UNIA 4,2 x 22 – 28 mmEPDM Unterleger GUMO L 2 – 8 mmje nach Höhenausgleich
Inhalt: 1.2 Laufende(r) Meter (52,80 € / 1 Laufende(r) Meter)
RELO VA Auflagerprofil 1880 mm
Das Ventilationsprofil wird in die vorgesehenen Auflagerprofile eingelegt und punktuell verschraubt.Die Auflagerprofile sind an der Unterkonstruktion zu fixieren - Stöße der Auflagerprofile sind direkt auf einer Unterkonstruktion auszuführen. Die Achsabstände der Unterkonstruktion sind zwischen 400 und 450 mm auszuführen. Seitliche Auflagerpunkte können mit den RELO Eckverbundwinkel stabil verschraubt werden.
Inhalt: 1.88 Laufende(r) Meter (7,31 € / 1 Laufende(r) Meter)
4 RELO VB Ventilationsprofil-Blenden 150 mm
Die Abschlussblende RELO VB sorgt für einen schönen stirnseitigen Abschluss.Mit dem Systemzubehör für RELO V werden seitliche Verblendungen zum optischen Highlight ihrer Terrasse. In jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,2 x 22 mm
Inhalt: 4 Stück (3,95 € / 1 Stück)
12 RELO VH Ventilationsprofil-Halter
Der spezielle Halter RELO VH ermöglicht eine einfache Montage des Ventilationsprofils und ist kompatibel für Dielenstärken von 20 - 42 mm. Die Halter RELO VH werden im Zuge der Dielenmontage mitgeschraubt oder nachträglich an die Unterkonstruktion montiert.Bei Bedarf kann das Ventilationsprofil und der Halter in der Höhe gekürzt werden.In jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,2 x 17 mm
Inhalt: 12 Stück (5,04 € / 1 Stück)
10 St. RELO VU Unterleger-Set

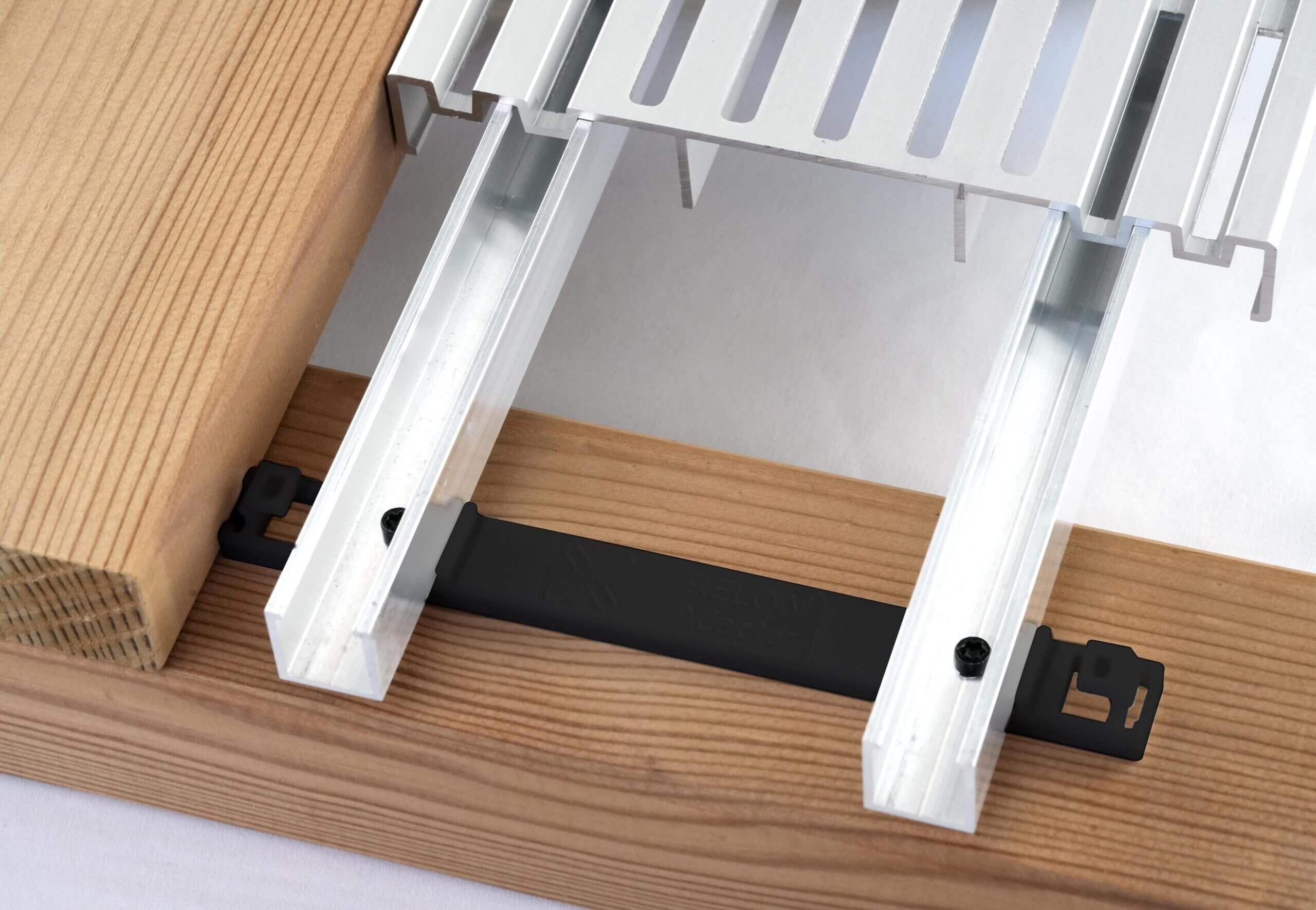

Das RELO VU Unterleger-Set dient dazu, Höhenunterschiede von bis zu 18 mm zwischen dem RELO V-Profil (20 mm hoch) und Ihrer Terrassendiele auszugleichen. Die Montage ist dank Klick-System und Stapelführung schnell und einfach. Wichtige Details im Überblick Aufbau des Sets: 1x Klick-Adapter: Grundhöhe 6 mm3x Zusatz-Unterleger: in den Stärken 2 mm, 4 mm und 6 mmBefestigungsschrauben für die Montage auf der Unterkonstruktion sind im Lieferumfang enthalten. Mögliche Gesamthöhen:Durch Kombination der Einzelteile können Sie verschiedene Höhen erreichen: Nur Klick-Adapter: 6 mmKlick-Adapter + 2 mm: 8 mmKlick-Adapter + 4 mm: 10 mmKlick-Adapter + 6 mm: 12 mmKlick-Adapter + 2 mm + 4 mm: 12 mm... und weitere Kombinationen bis max. 18 mm Produkteigenschaften: Material: UV- und witterungsbeständiges Polypropylen (PP), recycelt, schwarzAbmessungen: 15 x 150 mm (für alle Unterleger)Befestigung: Klick- und SchraubverbindungKompatibilität: Passt zu allen gängigen Unterkonstruktionen. Montagevorteile: Stapelführung: Einfaches und kippsicheres Stapeln der Unterleger.Automatische Führung: Das RELO V-Profil rastet sicher im Klick-Adapter ein. Menge pro Profil: Sie benötigen 2 bis 3 Unterleger-Sets pro RELO V-Profil, abhängig vom Achsabstand Ihrer Unterkonstruktion.
Inhalt: 10 Set (3,96 € / 1 Set)
