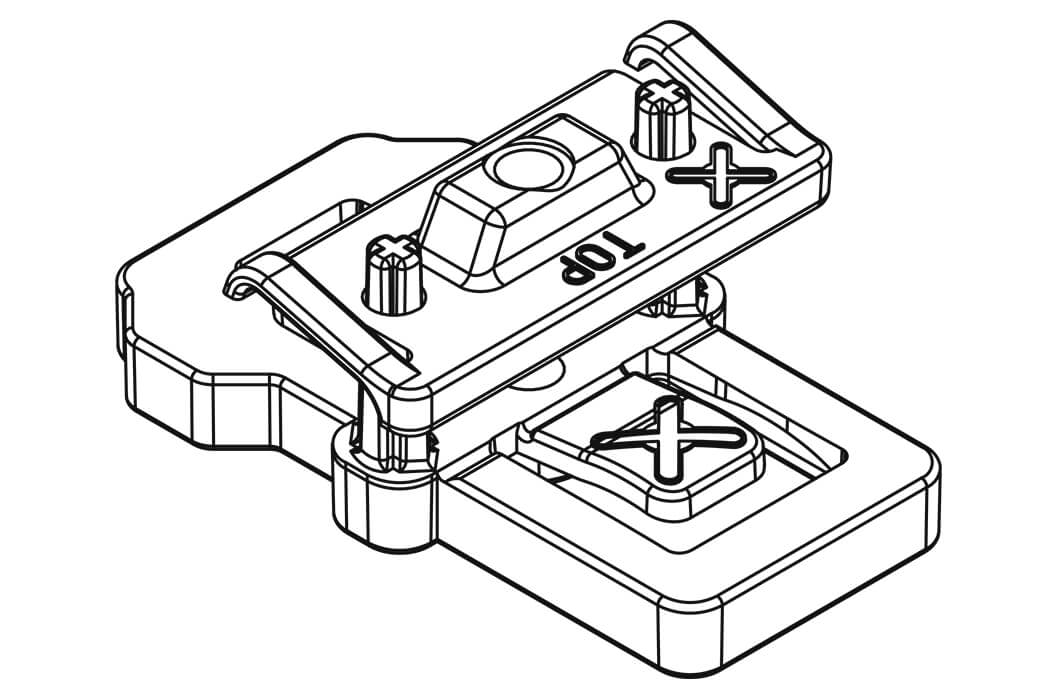

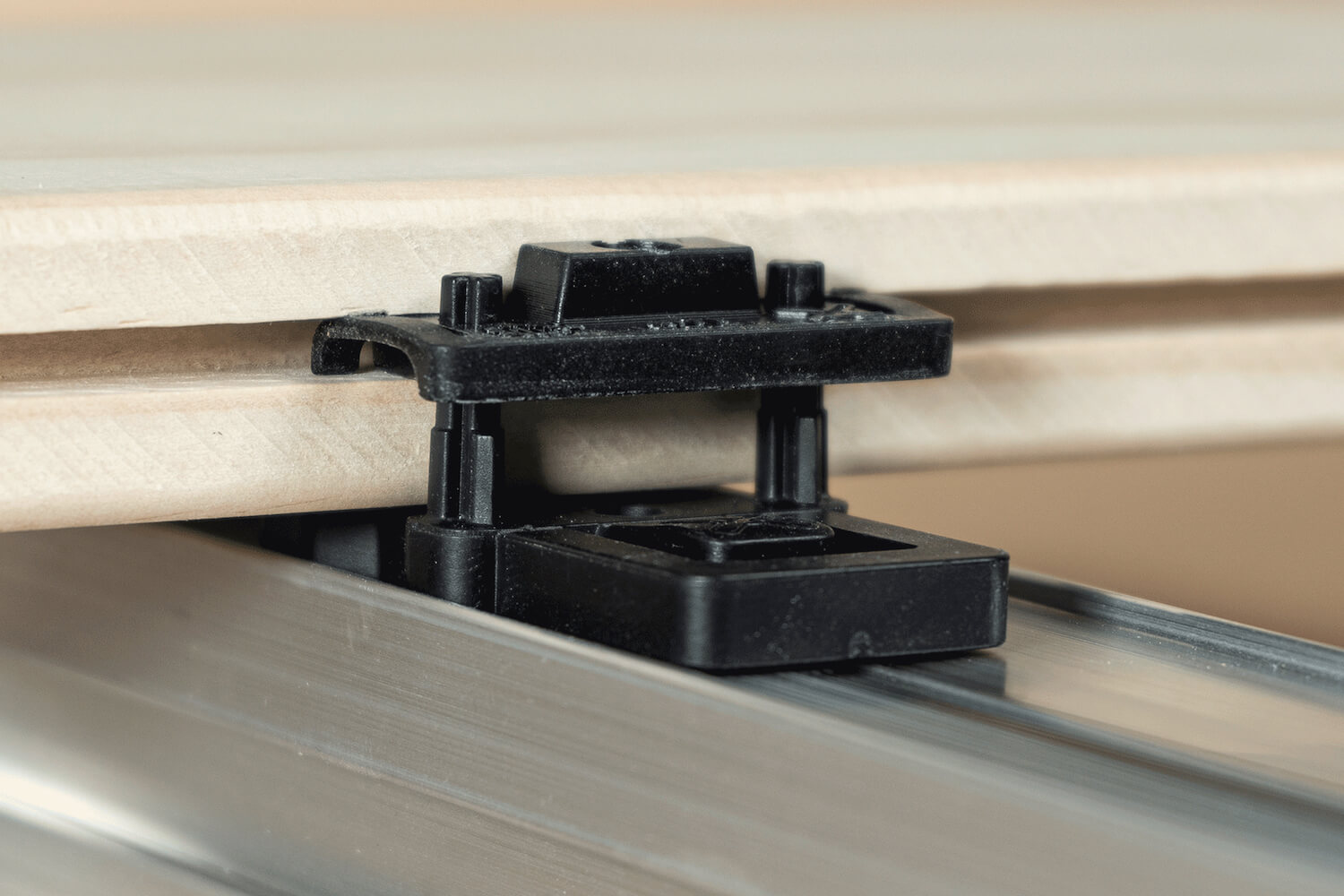

80 LIGO C Terrassenverbinder

Die einfachste und schnellste verdecktliegende Befestigung von seitlich genuteten Terrassendielen.Der Terrassenverbinder PLATA P garantiert eine einfache und schnelle Montage für seitlich genutete Terrassendielen aus holz oder holzähnlichen Werkstoffen.Die zwei integrierten Federelemente in der Nuteingriffsfläche bieten einen perfekten Klemmeffekt bei der Montage und sorgen für eine kraftschlüssige Verbindung.     Befestigung: VerdecktliegendBefestigungsart: Gleitpunkt - GleitpunktFugenabstand: 6,0 mmTerrassendiele: Profilierung mit seitlicher NutHolzart Dielen: Nur mit hoher FormstabilitätAbmessungen: L 65 mm | B 24 mmFederelement: Mit KlemmeffektAustausch: MöglichMaterial: Edelstahl rostfrei, geschwärztBesonderheit: Unterkonstruktion wird verdecktIn jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,8 x 34 mm oder 4,8 x 47 mm und eine Montageanleitung

Der Terrassenverbinder PLATA C garantiert eine sehr einfache und schnelle Montage für modifizierte Holzarten und Compound-Terrassendielen mit seitlicher Nut. Zwei elastisch ausgeführte Federelemente passen sich der Nuteingriffshöhe an und sorgen für einen perfekten Klemmeffekt bei der Montage. Der Klemmeffekt ist für eine Nuthöhe von 4,0 bis 7,0 mm ausgelegt. Die massiv ausgeführte Schraubzone sorgt für eine optimale Kraftübertragung in die Nutaufnahme der Dielen. Eine extra lange Schraubenführung garantiert eine komfortable Verschraubung in die Unterkonstruktion und gibt einen gleichmäßigen Fugenabstand von 6,0 mm. Die Unterkonstruktion kann aus Holz, holzähnlichen Werkstoffen oder aus Aluminium bestehen. ÜberblickBefestigung: VerdecktliegendBefestigungsart: Gleitpunkt - GleitpunktFugenabstand: 6,0 mmTerrassendiele: Für modifzierte, dimensionsstabile Holzarten und Compounddielen mit seitlicher NutAbmessungen: L 40 mm | B 18 mmFederelement: Klemmeffekt für Nuthöhen von 4 - 7 mmDielentausch: MöglichMaterial: PP Polypropylen RecyceltBohrleistung UNIA: Aluminium mit ca. 3 mm StärkeBesonderheit: Kompatibel mit Distanzhalter In jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,8 x 34 mm oder 4,8 x 47 mm und eine Montageanleitung.

Der T-Stick eignet sich für die Befestigung von seitlich genuteten Terrassenbelägen aus bewegungsarmen Holzsorten oder WPC auf Unterkonstruktionen aus Holz oder Aluminium.  Der T-Stick wird zwischen zwei Holzdielen eingesetzt und mit einer Edelstahl Klemmplatte in der Dielennut befestigt. Die Klemmplatte wird mir einer Edelstahlschraube zwischen den Fugen mit der Unterkonstruktion verschraubt. Die Distanzdome gewährleisten einen gleichmäßigen Fugenabstand zwischen den Dielen von 5 mm. Der Dielenabstand von ca. 9 mm zur Unterkonstruktion erlaubt eine gute Hinterlüftung und kann die Lebensdauer der gesamten Terrasse deutlich erhöhen.Vorteile Indirekte/ nicht-sichtbare Befestigungslösung Ein Nachjustieren sowie der Austausch von einzelnen Dielen ist jederzeit möglich. Kompatibel zu klassischen Unterkonstruktionen aus Holz sowie zu unserem modernen Alu-Systemprofil und dem Terrassen Tragsystem HKP Einheitlicher Dielenabstand Unterstützt den konstruktiven Holzschutz Witterungsbeständig Anwendungshinweise Der T-Stick darf ausschließlich für bewegungsarme Terrassenbeläge verwendet werden.
Zu bewegungsarmen Terrassenbelaägen
 gehören u.a. folgende Holzarten, Behandlungsmethoden und Verbundmaterialien: Lärche
 Douglasie
 Wood- Polymer- Composites (WPC)
 Thermohölzer aus Nadel- & Laubhölzern Acetyliertes Holz Für Hölzer mit hoher Rohdichte und/oder hohem Quell- und Schwindmaß und nur mäßigem Stehvermögen (Dimensionsstabilität) ist die Verwendung des T-Sticks nicht zu empfehlen. Dies betrifft insbesondere die Holzart Cumarú, Ipé, Massaranduba und Robinie (Falsche Akazie). Bei der Holzauswahl sollte außerdem besonderer Wert auf eine gute Schnittsortierung (u.a. das Aussortieren von mit Drehwechselwuchs durchzogenen Brettern und s.g. „Fladerbrettern“) sowie eine gute Konditionierung (Einstellung der Ausgleichsfeuchte) der Terrassendielen gelegt werden. Eine Eignung der Holzsorte muss gegebenenfalls vom Hersteller/ Holzlieferanten festgestellt werden.Der T-Stick eignet sich bei Dielen mit folgender Nutgeometrie: → Nuttiefe: ≥9,0mm
 → Nutbreite: ≥3,0mm
 → Nutwangenstärke: bei Unterkonstruktionen aus Holz oder WCP
: ≥6,0 mm bei Alu-Systemprofil und Terrassen Tragsystem HKP: ≥10,0 mm

Die einfachste Befestigung mit integrierten konstruktiven Schutz für seitlich genutete Terrassendielen.Das Terrassen-Verbindersystem LIGO garantiert eine einfache und schnelle Montage von seitlich genuteten Terrassendielen aus Holz oder holzähnlichen Werkstoffen.Der Distanzhalter sorgt für eine optimale Ventilation und verhindert die Bildung von Staunässe zwischen dem Deckbelag und der Unterkonstruktion. Die am Distanzhalter integrierten Federelemente tragen zu einer kraftschlüssigen Verbindung bei, verhindern Geräuschentwicklungen und erhöhen den Gehkomfort.         Befestigung: VerdecktliegendBefestigungsart: Gleitpunkt - GleitpunktFugenabstand: 6,0 mmTerrassendiele: Profilierung mit seitlicher NutHolzart Diele: Mit hoher FormstabilitätMaße LIGO N: L 32 mm | B 24 mmNutplatte: Edelstahl rostfrei geschwärztDistanzhalter: PA glasfaserverstärktAustausch: MöglichBesonderheit: Modifikation Start-, EndverbinderIn jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,8 x 34 mm oder 4,8 x 47 mm und eine Montageanleitung

Der verdecktliegende Terrassenverbinder TENI garantiert eine sehr einfache, schnelle und sichere Montage für modifizierte, dimensionsstabile Holzarten und Compound- Terrassendielen mit seitlicher Hohlkehle.
Das Befestigungssystem zeichnet sich durch zwei unabhängig voneinander funktionierende Fix- und Gleitpunktaufnahmen aus. Der flexible und dauerelastische Gleitpunkt wird durch die schräge Verschraubung in die Unterkonstruktion automatisch in Position gebracht. Über die erzeugte Vorspannungskraft werden natürliche Dimensionsänderungen pro Diele ausgeglichen. Quellvorgänge werden nicht an die benachbarte Diele weitergegeben – jede Terrassendiele arbeitet für sich – keine Kettenreaktion in
der Fläche.
Der starre Fixpunkt sorgt für eine optimale Positionierung der Diele und ermöglicht eine sichere Montage ohne zusätzliche Hilfsmittel wie z. B. Spannwerkzeuge oder Dielenzwingen. Der 8 mm starke Terrassenverbinder gewährleistet eine perfekte Hinterlüftung und konstruktiven Schutz der Bauteile.
Eine in der Grundplatte integrierte Sicherung wirkt gegen ein seitliches Ausschieben der Dielen.
Die Dielen können bei Bedarf, durch einen integrierten Ausklapp-Mechanismus, einfach und rasch getauscht werden. Der Terrassenverbinder kann für die Start und Enddiele modifiziert werden. Es ist kein separater Verbinder notwendig. TENI Terrassenverbinder können auf einer Holz- oder holzähnlichen Unterkonstruktion und auf der Aluminium-Systemschiene RELO T montiert werden.ÜberblickBefestigung: VerdecktliegendBefestigungsart: Gleit- und FixpunktFugenabstand: 6,0 mmTerrassendiele: Für modifizierte, dimensionsstabile Holzarten und Compounddielen mit seitlicher HohlkehleDielentausch: Möglich durch AusklappmechanismusMaterial: POM Polyoxymethylen, UV- und WitterungsbeständigBesonderheit: Modifikation zum Start-, Endverbinder

Die Systemschraube UNIA dient zur Befestigung von Metall- od. Kunststoffteilen auf Holz, holzähnlichen Werkstoffen und Aluminiumprofilen bis zu einer Wandstärke von 3 mm. Die Spitze, die als Bohreinheit ausgeführt ist, sorgt für reduzierte Spaltwirkung und vermindert Oberflächenspannungen. Länge: 17 – 47 mmDurchmesser: 4,2 mm und 4,8 mmKopf: Zylinderkopf Ø 5,8 mmBohrspitze: für Holz und Aluminium geeignetBohrleistung: Aluminium mit ca. 3 mm WandstärkeAntrieb: TX 20Material: Edelstahl rostfrei gehärtet / Edelstahl rostfrei A4 1.4401 / mit schwarzer Oberflächenbeschichtung BESCHREIBUNGUNIA ist eine Edelstahl-Bohrschraube mit einer zylindrischen Kopfform zur Befestigung von Metall- oder Kunststoffteilen auf Holz, holzähnlichen Werkstoffen und Aluminiumprofile bis zu einer Wandstärke von 3,0 mm.Die Bohrspitze, die als Bohreinheit ausgeführt ist, sorgt für eine reduzierte Spaltwirkung und vermindert Oberflächenspannungen z.B. bei rückseitigen Verschraubungen im Elementbau.ANWENDUNGFür die Befestigung von verdecktliegenden Befestigungssystemen wie z.B. TIGA, DILA, SUPRO, PLATA, LIGO und ZONA.Die Eignung und Kompatibilität der UNIA Systemschrauben mit dem anzuschließenden Bauteil und deren Unterkonstruktion muss gegebenenfalls vom Dielen- od. Fassadenleistenhersteller/ Lieferanten festgestellt werden.WERKSTOFFEdelstahl gehärtet rostfrei 1.4006 /X12Cr13/AISI 410Optional mit schwarzer Oberflächenbeschichtung [black zinc plated]

Die einfachste Befestigung mit integrierten konstruktiven Schutz für seitlich genutete Terrassendielen.Das Terrassen-Verbindersystem LIGO garantiert eine einfache und schnelle Montage von seitlich genuteten Terrassendielen aus Holz oder holzähnlichen Werkstoffen.Der Distanzhalter sorgt für eine optimale Ventilation und verhindert die Bildung von Staunässe zwischen dem Deckbelag und der Unterkonstruktion. Die am Distanzhalter integrierten Federelemente tragen zu einer kraftschlüssigen Verbindung bei, verhindern Geräuschentwicklungen und erhöhen den Gehkomfort.         Befestigung: VerdecktliegendBefestigungsart: Gleitpunkt - GleitpunktFugenabstand: 6,0 mmTerrassendiele: Profilierung mit seitlicher NutHolzart Diele: Mit hoher FormstabilitätMaße LIGO N: L 32 mm | B 24 mmNutplatte: Edelstahl rostfrei geschwärztDistanzhalter: PA glasfaserverstärktAustausch: MöglichBesonderheit: Modifikation Start-, EndverbinderIn jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,8 x 34 mm oder 4,8 x 47 mm und eine Montageanleitung

Der verdecktliegende Terrassenverbinder TENI garantiert eine sehr einfache, schnelle und sichere Montage für modifizierte, dimensionsstabile Holzarten und Compound- Terrassendielen mit seitlicher Hohlkehle.
Das Befestigungssystem zeichnet sich durch zwei unabhängig voneinander funktionierende Fix- und Gleitpunktaufnahmen aus. Der flexible und dauerelastische Gleitpunkt wird durch die schräge Verschraubung in die Unterkonstruktion automatisch in Position gebracht. Über die erzeugte Vorspannungskraft werden natürliche Dimensionsänderungen pro Diele ausgeglichen. Quellvorgänge werden nicht an die benachbarte Diele weitergegeben – jede Terrassendiele arbeitet für sich – keine Kettenreaktion in
der Fläche.
Der starre Fixpunkt sorgt für eine optimale Positionierung der Diele und ermöglicht eine sichere Montage ohne zusätzliche Hilfsmittel wie z. B. Spannwerkzeuge oder Dielenzwingen. Der 8 mm starke Terrassenverbinder gewährleistet eine perfekte Hinterlüftung und konstruktiven Schutz der Bauteile.
Eine in der Grundplatte integrierte Sicherung wirkt gegen ein seitliches Ausschieben der Dielen.
Die Dielen können bei Bedarf, durch einen integrierten Ausklapp-Mechanismus, einfach und rasch getauscht werden. Der Terrassenverbinder kann für die Start und Enddiele modifiziert werden. Es ist kein separater Verbinder notwendig. TENI Terrassenverbinder können auf einer Holz- oder holzähnlichen Unterkonstruktion und auf der Aluminium-Systemschiene RELO T montiert werden.ÜberblickBefestigung: VerdecktliegendBefestigungsart: Gleit- und FixpunktFugenabstand: 6,0 mmTerrassendiele: Für modifizierte, dimensionsstabile Holzarten und Compounddielen mit seitlicher HohlkehleDielentausch: Möglich durch AusklappmechanismusMaterial: POM Polyoxymethylen, UV- und WitterungsbeständigBesonderheit: Modifikation zum Start-, Endverbinder

Die einfachste und schnellste verdecktliegende Befestigung von seitlich genuteten Terrassendielen.Der Terrassenverbinder PLATA P garantiert eine einfache und schnelle Montage für seitlich genutete Terrassendielen aus holz oder holzähnlichen Werkstoffen.Die zwei integrierten Federelemente in der Nuteingriffsfläche bieten einen perfekten Klemmeffekt bei der Montage und sorgen für eine kraftschlüssige Verbindung.     Befestigung: VerdecktliegendBefestigungsart: Gleitpunkt - GleitpunktFugenabstand: 6,0 mmTerrassendiele: Profilierung mit seitlicher NutHolzart Dielen: Nur mit hoher FormstabilitätAbmessungen: L 65 mm | B 24 mmFederelement: Mit KlemmeffektAustausch: MöglichMaterial: Edelstahl rostfrei, geschwärztBesonderheit: Unterkonstruktion wird verdecktIn jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,8 x 34 mm oder 4,8 x 47 mm und eine Montageanleitung

Der Terrassenverbinder PLATA C garantiert eine sehr einfache und schnelle Montage für modifizierte Holzarten und Compound-Terrassendielen mit seitlicher Nut. Zwei elastisch ausgeführte Federelemente passen sich der Nuteingriffshöhe an und sorgen für einen perfekten Klemmeffekt bei der Montage. Der Klemmeffekt ist für eine Nuthöhe von 4,0 bis 7,0 mm ausgelegt. Die massiv ausgeführte Schraubzone sorgt für eine optimale Kraftübertragung in die Nutaufnahme der Dielen. Eine extra lange Schraubenführung garantiert eine komfortable Verschraubung in die Unterkonstruktion und gibt einen gleichmäßigen Fugenabstand von 6,0 mm. Die Unterkonstruktion kann aus Holz, holzähnlichen Werkstoffen oder aus Aluminium bestehen. ÜberblickBefestigung: VerdecktliegendBefestigungsart: Gleitpunkt - GleitpunktFugenabstand: 6,0 mmTerrassendiele: Für modifzierte, dimensionsstabile Holzarten und Compounddielen mit seitlicher NutAbmessungen: L 40 mm | B 18 mmFederelement: Klemmeffekt für Nuthöhen von 4 - 7 mmDielentausch: MöglichMaterial: PP Polypropylen RecyceltBohrleistung UNIA: Aluminium mit ca. 3 mm StärkeBesonderheit: Kompatibel mit Distanzhalter In jeder VPE befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,8 x 34 mm oder 4,8 x 47 mm und eine Montageanleitung.
