LIGO N Terrassenverbinder Edelstahl schwarz

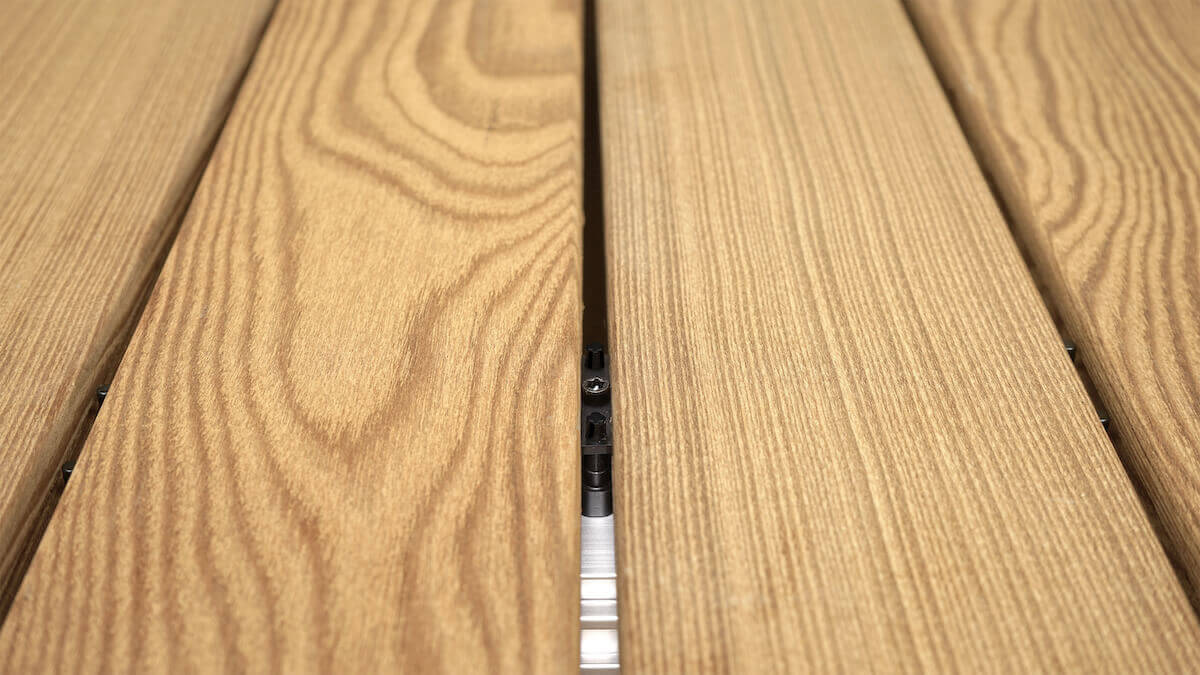

Der T-Stick eignet sich für die Befestigung von seitlich genuteten Terrassenbelägen aus bewegungsarmen Holzsorten oder WPC auf Unterkonstruktionen aus Holz oder Aluminium.  Der T-Stick wird zwischen zwei Holzdielen eingesetzt und mit einer Edelstahl Klemmplatte in der Dielennut befestigt. Die Klemmplatte wird mir einer Edelstahlschraube zwischen den Fugen mit der Unterkonstruktion verschraubt. Die Distanzdome gewährleisten einen gleichmäßigen Fugenabstand zwischen den Dielen von 5 mm. Der Dielenabstand von ca. 9 mm zur Unterkonstruktion erlaubt eine gute Hinterlüftung und kann die Lebensdauer der gesamten Terrasse deutlich erhöhen.Vorteile Indirekte/ nicht-sichtbare Befestigungslösung Ein Nachjustieren sowie der Austausch von einzelnen Dielen ist jederzeit möglich. Kompatibel zu klassischen Unterkonstruktionen aus Holz sowie zu unserem modernen Alu-Systemprofil und dem Terrassen Tragsystem HKP Einheitlicher Dielenabstand Unterstützt den konstruktiven Holzschutz Witterungsbeständig Anwendungshinweise Der T-Stick darf ausschließlich für bewegungsarme Terrassenbeläge verwendet werden.
Zu bewegungsarmen Terrassenbelaägen
 gehören u.a. folgende Holzarten, Behandlungsmethoden und Verbundmaterialien: Lärche
 Douglasie
 Wood- Polymer- Composites (WPC)
 Thermohölzer aus Nadel- & Laubhölzern Acetyliertes Holz Für Hölzer mit hoher Rohdichte und/oder hohem Quell- und Schwindmaß und nur mäßigem Stehvermögen (Dimensionsstabilität) ist die Verwendung des T-Sticks nicht zu empfehlen. Dies betrifft insbesondere die Holzart Cumarú, Ipé, Massaranduba und Robinie (Falsche Akazie). Bei der Holzauswahl sollte außerdem besonderer Wert auf eine gute Schnittsortierung (u.a. das Aussortieren von mit Drehwechselwuchs durchzogenen Brettern und s.g. „Fladerbrettern“) sowie eine gute Konditionierung (Einstellung der Ausgleichsfeuchte) der Terrassendielen gelegt werden. Eine Eignung der Holzsorte muss gegebenenfalls vom Hersteller/ Holzlieferanten festgestellt werden.Der T-Stick eignet sich bei Dielen mit folgender Nutgeometrie: → Nuttiefe: ≥9,0mm
 → Nutbreite: ≥3,0mm
 → Nutwangenstärke: bei Unterkonstruktionen aus Holz oder WCP
: ≥6,0 mm bei Alu-Systemprofil und Terrassen Tragsystem HKP: ≥10,0 mm
