DILA2 Universal Terrassenverbinder

45,24 €*

Inhalt: 50 Stück (0,90 €* / 1 Stück)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

DILA2 Material

Edelstahl

Edelstahl schwarz beschichtet

Schraubenlänge

17 mm

22 mm

DILA2 Verpackung

50 Stück

200 Stück

800 Stück

Ktn.

Produktnummer: 006603000

Produkt-Nr	Optionen	Preis
006603000	Edelstahl, 17 mm, 50 Stück	45,24 €
006605000	Edelstahl, 17 mm, 200 Stück	159,00 €
006612000	Edelstahl, 17 mm, 800 Stück	576,00 €
006703000	Edelstahl, 22 mm, 50 Stück	47,82 €
006705000	Edelstahl, 22 mm, 200 Stück	164,76 €
006712000	Edelstahl, 22 mm, 800 Stück	596,76 €
006803001	Edelstahl schwarz beschichtet, 17 mm, 50 Stück	49,98 €
006805000	Edelstahl schwarz beschichtet, 17 mm, 200 Stück	179,94 €
006812000	Edelstahl schwarz beschichtet, 17 mm, 800 Stück	663,96 €
006903000	Edelstahl schwarz beschichtet, 22 mm, 50 Stück	53,70 €
006905000	Edelstahl schwarz beschichtet, 22 mm, 200 Stück	189,96 €
006912000	Edelstahl schwarz beschichtet, 22 mm, 800 Stück	687,00 €

Produktinformationen "DILA2 Universal Terrassenverbinder"

EINE ZUVERLÄSSIGE VERDECKTLIEGENDE BEFESTIGUNG

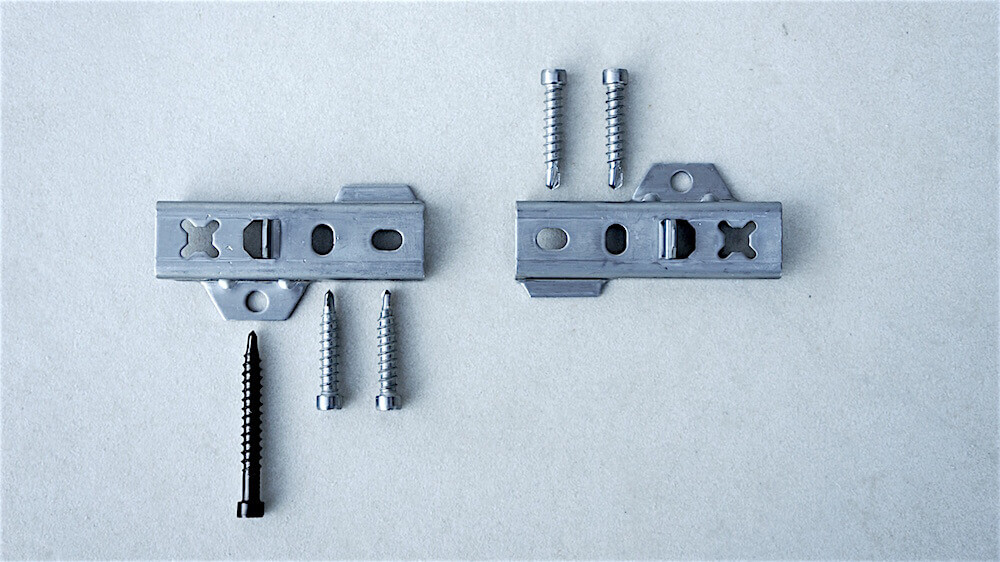

In jeder Packung befinden sich die zur Montage benötigten UNIA1 Systemschrauben 4,2 x 17 mm oder 4,2 x 22 mm, 4,2 x 28 mm, 1 STK HELPO Montagehilfe und eine Montageanleitung.

Unabhängig von der Dielengeometrie wird mit dem DILA Terrassenverbinder eine zuverlässige und verdeckt liegende Befestigung schnell realisiert. Die Bauhöhe des Verbinders schafft einen optimalen Abstand zwischen Diele und Unterkonstruktion, um die Bildung von Staunässe zu verhindern.

PRODUKTNUTZEN

Die Terrassendielen in den verschiedensten Dimensionen und Ausführungen verdeckt liegend [nicht sichtbar] befestigen
Für ein optisch perfektes Ergebnis
Die Terrassendielen und deren Unterkonstruktion durch die intelligente Formgebung und Bauhöhe von 6 mm dauerhaft vor ständiger Feuchtigkeit [Staunässe] konstruktiv zu schützen
Für eine langlebige Terrasse
Die Terrassendielen durch die Steck- Schraubverbindung zuverlässig halten Ein natürliches Quellen und Schwinden der Dielen wird dadurch ermöglicht
Den Fugenabstand zwischen den einzelnen Terrassendielen variabel und frei gestalten Harmonisches Erscheinungsbild angepasst an die Dielenbreite und deren Eigenschaften

PRODUKTVORTEILE

Einfache Montage durch einen integrierten Montageanschlag Schnelle Positionierung an der Diele
Eine rückseitige Verschraubung an der Diele
Die ständig bewetterte Oberfläche und die seitlichen Kanten der Dielen werden nicht verletzt
Länglich ausgeführte Befestigungsbohrungen für die Rückseitige Verschraubung Für ein leichtes „Ansetzten“ der mitgelieferten Edelstahl- Bohrschrauben
Seitlich verbreiterte Auflagelaschen
Für eine hohe Traglast der Terrassenverbinder selbst bei „weicheren“ Unterkonstruktionshölzern
Seitlich liegende Befestigungsbohrung für die Verschraubung auf die Unterkonstruktion Einzelne Dielen können bei Bedarf nachträglich ab einer 6 mm Fugenbreite ausgetauscht werden

TECHNISCHE DATEN

Rostfreier Werkstoff - optional mit schwarzer Oberfläche
DILA 17 für eine Dielenstärke von 19 - 22 mm
DILA 22 für eine Dielenstärke ab 24 mm

DILA2 Mengenberechnung:
Zur Ermittlung der erforderlichen Menge empfehlen wir folgende Hilfsformel:
Gesamtlaufmeter der Unterkonstruktion / Dielenbreite samt Fuge x 2
Am Beispiel einer Terrasse mit 15 Laufmeter Unterkonstruktion, Dielenbreite 144 mm, Fuge 6 mm:
15 : 0,150 x 2 = 200 Stück

YouTube Video "DILA2 Universal Terrassenverbinder"

Downloads "DILA2 Universal Terrassenverbinder"

DILA_Prospekt_FIXINGGROUP_2024.pdf

DILA_Montageanleitung_Instruction_sheet.pdf

DILA_Dielentausch_Decking_board_replacement.pdf

DILA_Produktdatenblatt.pdf
